Manufacturing process제작방법

제작 공정

  • img

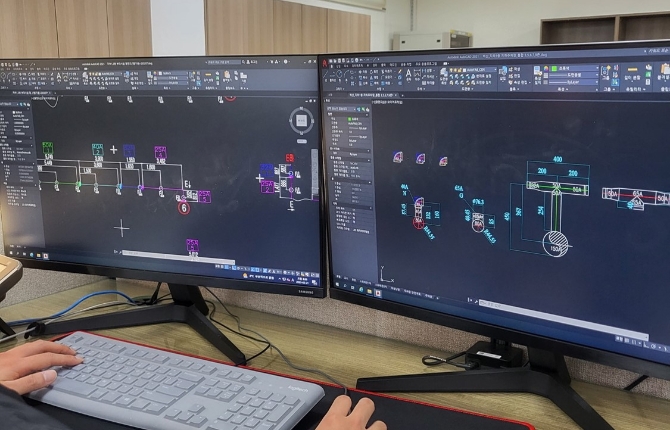

  • 01. 도면 설계, 물량 산출(2D 설계)
    - 확정된 도면으로 물량 산출 후 설비사에 물량 청구
    - 작업자가 쉽게 작업할 수 있도록 제작 도면을 작성하여 생산부에 전달


  • img

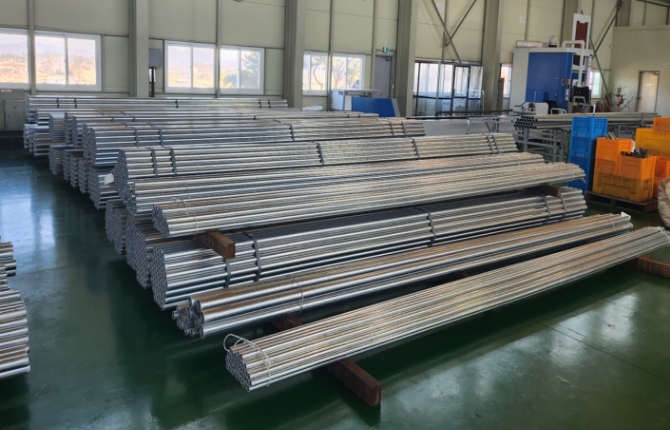

  • 02. 자재 입고, 관리
    - 설비사에 요청한 PIPE와 부속류가 당사 공장에 입고
    - 업체별, 현장별 자재 관리


  • img

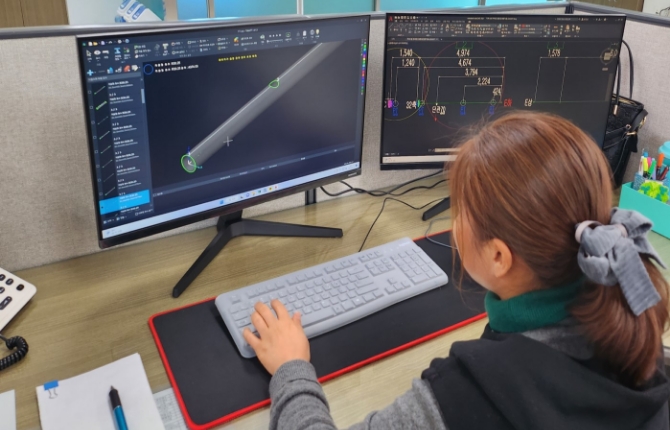

  • 03. 레이저 도면 설계, 입력(3D 설계)
    - 제작 도면을 분석하여 3D 가공 도면을 작성한 후
    레이저에 정확한 가공 치수 입력


  • img

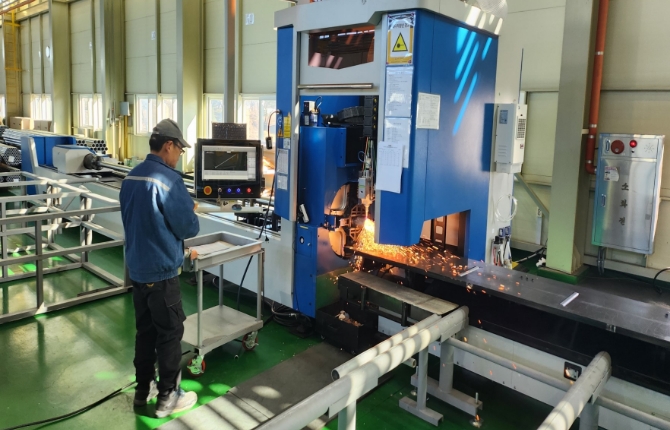

  • 04. 레이저 가공
    - 입력된 정확한 가공 치수에 맞추어 홀 가공,
    부품 가공, 배관 절단 가공


  • img

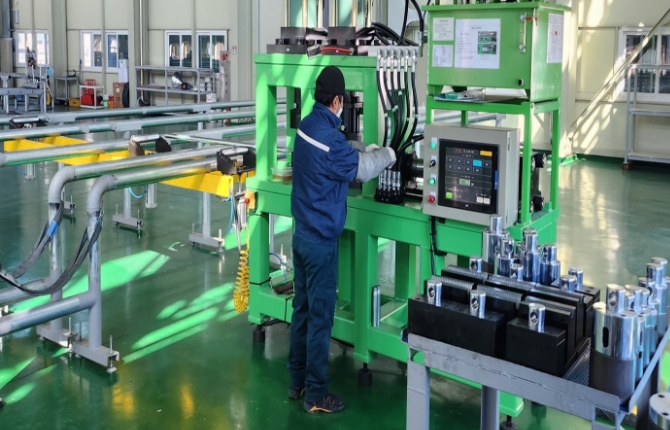

  • 05. 확관, 축관 가공
    - 레듀샤 부속 대용으로 PIPE를 확관, 축관 가공


  • img

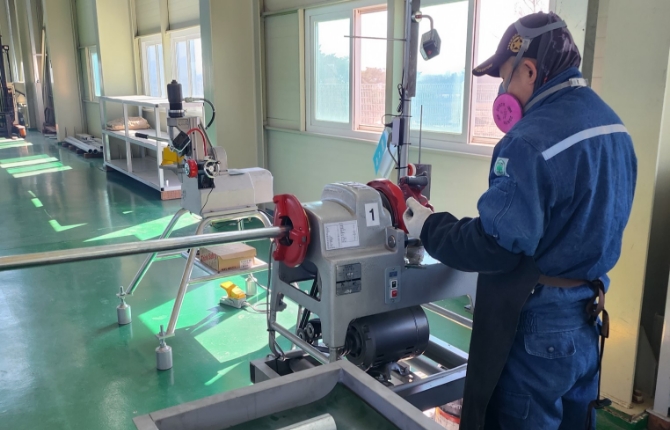

  • 06. 나사 가공
    - 가지관 연결 및 말단 캡 가공 작업을 위하여 나사 가공


  • img

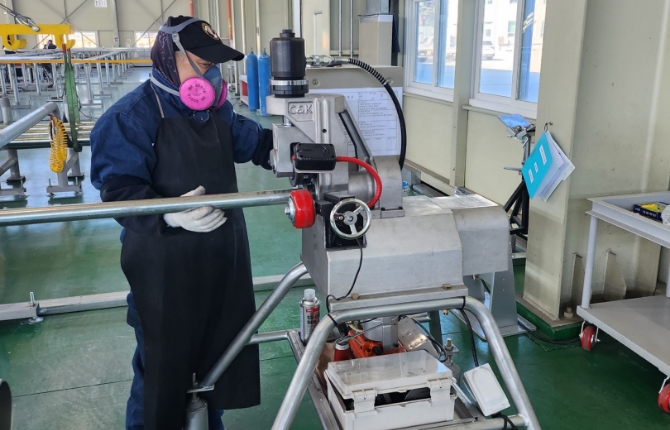

  • 07. 그루빙 가공
    - 가지관 연결 및 말단 캡 가공 작업을 위하여 그루빙 가공
    (연결 부위를 규격별 메이커별로 가공)


  • img

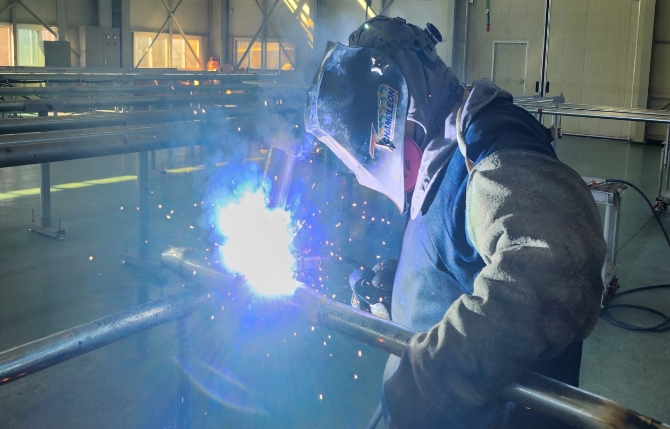

  • 08. 용접 작업
    - 가지관과 횡주관 연결 부위 및 부속류 용접 작업


  • img

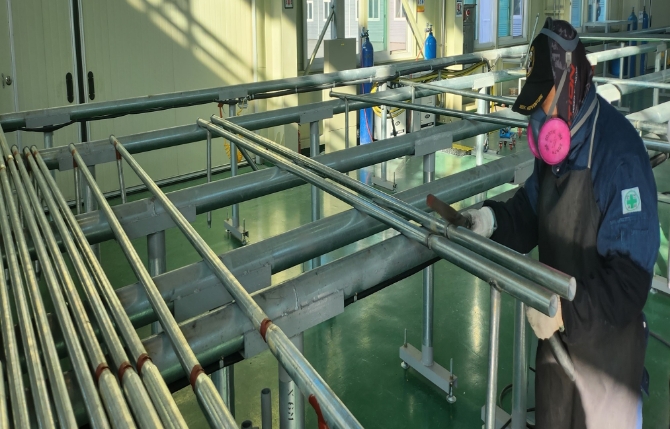

  • 09. 사상 및 페인팅 작업
    - 용접 부위의 슬러지를 제거하고 부식 방지를 위한 페인팅 작업


  • img

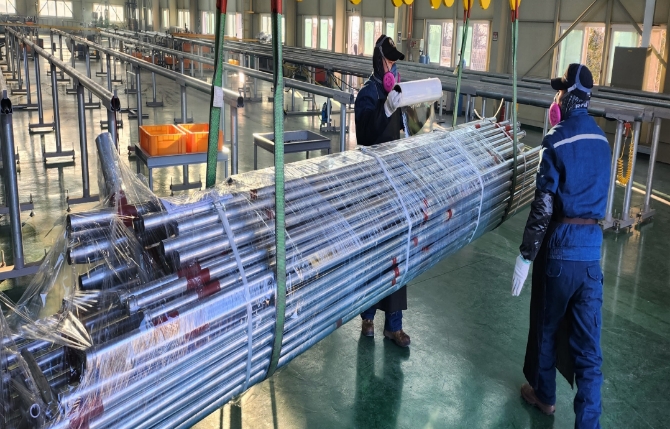

  • 10. 검수 및 포장 작업
    - 작업 완료된 제품을 자체 검수 (비확관 제품으로서 KFI 검수 불필요)
    - 고객 현장에 원활한 납품과 관리를 위해
    구역별로 표시하여 랩 포장 작업


  • img

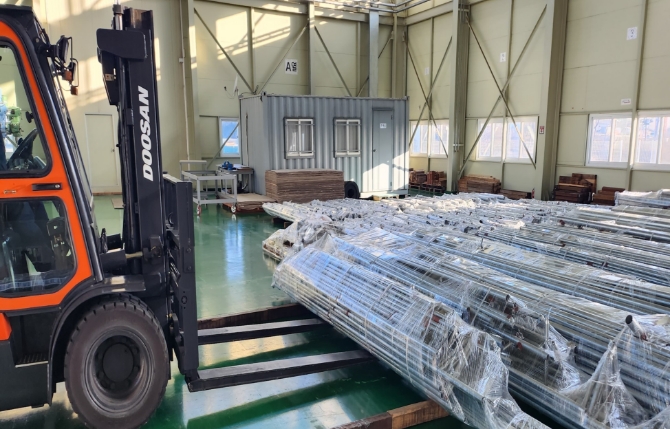

  • 11. 제품 보관 및 출하
    - 고객사에서 요청하는 현장으로 날짜에 맞추어
    시공에 차질 없도록 출하 완료
